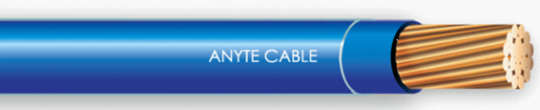

أسلاك البناء THHN/THWN-2
وصف:
يمكن تركيب سلسلة أسلاك البناء THHN/THWN-2 في خط الانابيب,أدوات الماكينات,الادوات المنزلية, و العديد من انظمة التحكم تحت جهد ايتعمال يقدر ب 600 فولت و تصنيف دلرجة حرارة يقدر ب 90درجة مائوية.
كابل البناء هو كابل بغطاء النايلون له عازل من النايلون.هذا المنتوج صالح لعدة انواع من التركيبات,مثلا في الداخل او الخارج ,فوقي, خط الانابيب,علبة الكابلات و الدفن المباشر بدون ان يتجاوز الجهد 600 فولت.
هذا النوع من كابلات البناء يمكن استعماله في الاماكن الخطرة في المستوى الاول من NEC., المستوى الثاني و القسم الثاني.درجة حرارة التشغيل هي 75 درجة س في البيئات الرطبة و 90 في البيئات الجافة, 130 درجة عند زيادة الحمل في حالة الطوارئ.,250 درجة عند الدارة القصيرة.ينصح بعدم التوصيل المباشر للدارة DC في البيئات الرطبة.كابل بغطاء النايلون حاصل على شهادة UL MTW .
و بالتالي. فإن هذا الكابل يمكن تطبيقه في صناعة أوات الماكينات.وهو يتوافق ايضا مع معايير UL 83و UL1581.
خاصيات أسلاك البناء THHN/THWN-2
1. غطاء النايلون يحمي بشكل ممتاز من الاضرار الناتجة عن الفئران و النمل.
2. هذا النوع من كابلات البناء صديق للبيئة.هذا المنتج هو أحسن اختيار لاسلاك الإضاءة و أسلاك التزويد بالكهرباء في أعمال ديكور المنازل.
3. بفضل خفة الوزن والسطح الأملس, فإن كابل البناء هذا يسهل وضعه في النابيب.
4. بفضل غطاء النايلون,فإن كابل البناء لديه مظهر جميل و يكاد لا يتشوه بفعل الحرارة.
5. كابل البناء هذا يتميز بقوة ميكانيكية, مقاومة انحناء,مقاومة للصدمات.لديه سطح ذو صلابة جيدة, وقدرة على التشحيم الذاتي.كما يمكنه أيضا مقاومة التآكل ,البرد، ,المواد الكيميائية, الزيت والبنزين.
6. كابل البناء هو كابل مرقى لأعمال ديكور المنازل و يستعمل بشكل كبير في أمريكا و اوروبا.غمد النايلون هو حل فعال ضد الحريق التي عادة ما تحدث بسبب استعمال الكابلات العادية.
7.غطاء النايلون الخاص بكابل بغطاء النايلون لهو أحد الانجازات العلمية و التكنولوجية التي عممت من طرف وزارة البناء.هذه المنتجات ستعوض تدريجيا الكابلات التقليدية BV و BVR PVC.
8. حسب تجارب الاستعمال و نتائج الاختبار,فإن غطاء النايلون له أمد حياة أكثر من 40 عاما أي ضعف أمد حياة الكابلات ذات عزل البلاستك PVC.
المكونات
1. الموصل النحاسي المتين و متعدد الاغراض 14-2/0 AWG يتوافق مع المعيار ASTM-B3/B8.
2. عازل القطب مصنوع من بلاستك مؤخر للهب ذو متانة كهربائية عالية.وهو يتوافق مع المعيار UL1581 (يمكن تشخيص الالوان).
3. الغمد العازل لكابل البناء مصنوع من النايلون THHN/THWN الذي يتوافق مع المعيار UL1581.
4. يتم إضافة مواد الحشو الى الكابلات التي لديها ثلاثة أقطاب أو اكثر.تم اضافة حبل من النيلون من الجهة الداخلية للغطاء لحماية كابل بغطاء النايلون هذا .
5. البلاستك المقاوم للشمس و للحرارة يستجيب للمعيار UL 1277(يمكن تشخيص الالوان).
المواصفات
| رقم القطعة: | الموصل | سمك العازل | الغطاء O.D. (mm) | الوزن (kg/km) | مقاومة العازل(MW.Km) | |||
| AWG | No./mm | البلاستك (mm) | النايلون (mm) | 75°C THWN |
90°C THHN |
|||
| 1001THHN/THWN014 | 14 | 1/1.628 | 0.38 | 0.1 | 2.57 | 22 | 15 | 15 |
| 1001THHN/THWN012 | 12 | 1/2.054 | 0.38 | 0.1 | 3.05 | 34 | 20 | 20 |
| 1001THHN/THWN010 | 10 | 1/2.59 | 0.51 | 0.1 | 3.78 | 55 | 30 | 30 |
| 1001THHN/THWN014S | 14 | 19/0.36 | 0.38 | 0.1 | 2.77 | 25 | 15 | 15 |
| 1001THHN/THWN012S | 12 | 19/0.46 | 0.38 | 0.1 | 3.23 | 36 | 20 | 20 |
| 1001THHN/THWN010S | 10 | 19/0.58 | 0.51 | 0.1 | 4.07 | 57 | 30 | 30 |
| 1001THHN/THWN08S | 8 | 19/0.73 | 0.76 | 0.13 | 5.39 | 94 | 50 | 55 |
| 1001THHN/THWN06 | 6 | 19/0.92 | 0.76 | 0.13 | 6.3 | 141 | 65 | 75 |
| 1001THHN/THWN04 | 4 | 19/1.16 | 1.02 | 0.15 | 8.06 | 228 | 85 | 95 |
| 1001THHN/THWN03 | 3 | 19/1.3 | 1.02 | 0.15 | 8.74 | 281 | 100 | 110 |
| 1001THHN/THWN02 | 2 | 19/1.46 | 1.02 | 0.15 | 9.53 | 348 | 115 | 130 |
| 1001THHN/THWN01 | 1 | 19/1.64 | 1.27 | 0.18 | 11.05 | 445 | 130 | 150 |
| 1001THHN/THWN0101 | 1/0 | 19/1.84 | 1.27 | 0.18 | 12.04 | 554 | 150 | 170 |
| 1001THHN/THWN0102 | 2/0 | 19/2.13 | 1.27 | 0.18 | 13.16 | 687 | 175 | 195 |
| 1001THHN/THWN0103 | 3/0 | 19/2.39 | 1.27 | 0.18 | 14.43 | 851 | 200 | 225 |
| 1001THHN/THWN0104 | 4/0 | 19/2.68 | 1.27 | 0.18 | 15.85 | 1059 | 230 | 260 |
| 1001THHN/THWN0250 | 250 | 37/2.092 | 1.52 | 0.2 | 17.23 | 1266 | 255 | 290 |
| 1001THHN/THWN0300 | 300 | 37/2.29 | 1.524 | 0.203 | 18.54 | 1503 | 285 | 320 |
| 1001THHN/THWN0350 | 350 | 37/2.48 | 1.52 | 0.2 | 19.74 | 1741 | 310 | 350 |
| 1001THHN/THWN0400 | 400 | 37/2.644 | 1.524 | 0.203 | 20.85 | 1979 | 335 | 380 |
| 1001THHN/THWN0500 | 500 | 37/2.952 | 1.52 | 0.2 | 22.91 | 2455 | 380 | 430 |
| 1001THHN/THWN0600 | 600 | 61/2.52 | 1.778 | 0.229 | 26.7 | 3004 | 420 | 475 |
| 1001THHN/THWN0750 | 750 | 61/2.818 | 1.778 | 0.229 | 29.36 | 3670 | 475 | 535 |
| 1001THHN/THWN01000 | 1000 | 61/3.254 | 1.778 | 0.229 | 33.27 | 4851 | 545 | 615 |
وصف:
يمكن تركيب سلسلة الأسلاك البناء THW/THHWفي أدوات الآلات، والأجهزة المنزلية ومختلف أنظمة التحكم الكهربائية. جهد التشغيل لايتجاوز 600V.بالمقارنة بكابل بغطاء النايلون فان هذا المنتج هو كابل مقاومة للحريق يوضع عادة في خط أنابيب.هذا السلك هو مناسب للتركيب في المنشآت داخليا وخارجيا, في خط أنابيب، فوقيا،في علبة الكابلات، وفي ظروف الدفن المباشر. يمكن أن تستخدم هذا المنتج في البيئات الخطرة مستوى NEC 1,و المستوى الثاني والفئة2. تعمل أسلاك البناء هذه في درجة الحراره 75 ℃ في بيئة رطبة، و 90 ℃ في بيئة جافة، 130 ° C في حالات الطوارئ الشحن الزائد، و 250 ℃ عند الدارة القصيرة. من غير المستحسن التوصيل المباشر السلك البناء هذا في دارة DCفي بيئة رطبة.
وصف:
تستعمل أسلاك سلسلة أسلاك البناء NM-B/NMD-90 بشهادة UL/CULعادة مجزئات التيار في المباني يحول في المنازل، المقابس، والمفاتيح والشحنات الكهربائية الأخرى. جهد التشغيل لكابل النايلون المعزول هذا هو 600 فولت و تصنيف درجة حرارة التشغيل هو 90 درجة مئوية. هذا الكابل بناء يمكن استخدامه في البيئات الجافة والرطبة على حد سواء. سلك البناء يتوافق مع مواصفات AWM (معدات مواد الأسلاك) كما انه حاصل على شهادة UL MTW (أسلاك ادوات الآلات).يمكن استخدام هذا المنتوج في صناعة ادوات الالات.كابل البناء يتوافق ايضا مع معايير UL 83 و UL719.
