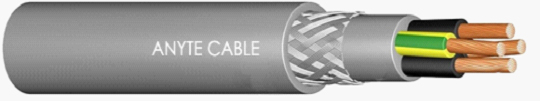

كابلات التحكم المحمية مزدوجة الغمد YCY-OZ/JZ
وصف
سلسلة كابلات التحكم المحمية مزدوجة الغمد YCY-OZ/JZ تستعمل على نطاق واسع في اعمال القطع والمعدات الهندسية وخطوط التجميع.الكابلات مزدوجة الغمد هذه مناسبة للتجهيزات ذات الحركة الحرة في ظروف تحميل الشد.و يمكن تثبيته في الأماكن المغلقة في كل من البيئة الجافة والرطبة.هذا النوع من الكابلات محمي بطبقة من النحاس.يمكن إذاً لهذه الكابلات مزدوجة الغمد ان تستخدم في تكنلوجيا القياس و التحكم و البيانات الخالية من التداخل و نقل الإشارات.
أهم مكونات كابلات التحكم مزدوجة الغمد
1. الموصل مصنوع من اسلاك النحاس الجيد {فئة 5}و هو يتوافق مع معيار VDE0295/IEC60228
2. العازل مصنوع من بلاستك خاص
3. أقطاب الكابلات مزدوجة الغمد ملتوية في طبقات
4. الغمد الخارجي مصنوع من تركيبة خاصة من البلاستك. لونه رمادي فضي (RAL7001) {يمكن تشخيص الالوان}
الخاصيات
1. كابل التحكم مزدوج الغمد مصنوع بكثافة تجديل عالية,مقاومة ذات نقل منخفض من اجل تجنب تداخل النبض.
2. تم تقليل التداخل الخارجي في اريال الاشارة
3. ليس هناك مواد خطيرة في الكابلات مزدوجة الغمد .المنتوج يتوافق مع مع توجيهات RoHS
4. هذا المنتوج يتوافق مع توجيهات 73/23/EEC {علامة التوجيه CE} و معايير CE / TUV / VDE
5. هناك نوعان من الاشارات على اقطاب كابلات التحكم المحمية . ‘OZ’يرمز الى الموصل الواقي أخضر/أصفرفي حين ‘JZ’ يرمز الى الموصل الواقي أخضر/أصفر{أقطاب الاسلاك الاخرى يرمز لها باللون او كود رقمي},
الاعدادات العامة لكابلات التحكم المحمية
| جهد التشغيل | 300/500 فولت |
| مقاومة العازل | > 20 MOhm .km |
| أدنى شعاع للانحناء | التركيب القابل للنقل: قطر الكابل*20,التركيب الثابت: قطر الكابل*6 |
| نطاق حرارة التشغيل | التركيب القابل للنقل:- - 5 ° C الى +70 °C,التركيب الثابت: -40 ° C الى + 80 ° C |
| تشوير السلاك الارضي | X ترمز الى الموصل الواقي بدون أصفر/أخضر G ترمزالى الموصل الواقي أصفر/أخضر |
رقام القطع و المواصفات:
| رقم القطعة: | الاقطاب و مساحة المقطع الارضي مم2 | O.D. مم | وزن النحاس كلغ/100م | وزن الكابل كلغ/100م |
| 001PVCYCY0020005 | 2 X 0.5 | 7.0 | 41.0 | 75 |
| 001PVCYCY003G0005 | 3 G 0.5 | 7.3 | 45.5 | 83 |
| 001PVCYCY0030005 | 3 X 0.5 | 7.3 | 45.5 | 83 |
| 001PVCYCY004G0005 | 4 G 0.5 | 7.9 | 55.0 | 99 |
| 001PVCYCY0040005 | 4 X 0.5 | 7.9 | 55.0 | 99 |
| 001PVCYCY005G0005 | 5 G 0.5 | 8.4 | 66.0 | 112 |
| 001PVCYCY0050005 | 5 X 0.5 | 8.4 | 66.0 | 112 |
| 001PVCYCY007G0005 | 7 G 0.5 | 8.9 | 80.5 | 132 |
| 001PVCYCY0070005 | 7 X 0.5 | 8.9 | 80.5 | 132 |
| 001PVCYCY0012G0005 | 12 G 0.5 | 11.3 | 138.5 | 202 |
| 001PVCYCY00120005 | 12 X 0.5 | 11.3 | 138.5 | 202 |
| 001PVCYCY0018G0005 | 18 G 0.5 | 13.3 | 156.4 | 289 |
| 001PVCYCY0025G0005 | 25 G 0.5 | 15.2 | 250.0 | 378 |
| 001PVCYCY0030G0005 | 30 G 0.5 | 16.1 | 297.0 | 429 |
| 001PVCYCY0040G0005 | 40 G 0.5 | 18.2 | 343.0 | 542 |
| 001PVCYCY00200075 | 2 X 0.75 | 7.4 | 46.0 | 86 |
| 001PVCYCY003G00075 | 3 G 0.75 | 7.9 | 57.9 | 100 |
| 001PVCYCY00300075 | 3 X 0.75 | 7.9 | 57.9 | 100 |
| 001PVCYCY00120005 | 12 X 0.5 | 11.3 | 138.5 | 202 |
| 001PVCYCY0018G0005 | 18 G 0.5 | 13.3 | 156.4 | 289 |
| 001PVCYCY0025G0005 | 25 G 0.5 | 15.2 | 250.0 | 378 |
| 001PVCYCY0030G0005 | 30 G 0.5 | 16.1 | 297.0 | 429 |
| 001PVCYCY40G0005 | 40 G 0.5 | 18.2 | 343.0 | 542 |
| 001PVCYCY00200075 | 2 X 0.75 | 7.4 | 46.0 | 86 |
| 001PVCYCY003G00075 | 3 G 0.75 | 7.9 | 57.9 | 100 |
| 001PVCYCY00300075 | 3 X 0.75 | 7.9 | 57.9 | 100 |
| 001PVCYCY004G00075 | 4 G 0.75 | 8.4 | 64.0 | 115 |
| 001PVCYCY00400075 | 4 X 0.75 | 8.4 | 64.0 | 115 |
| 001PVCYCY005G00075 | 5 G 0.75 | 8.9 | 77.4 | 130 |
| 001PVCYCY00500075 | 5 X 0.75 | 8.9 | 77.4 | 130 |
| 001PVCYCY007G00075 | 7 G 0.75 | 9.7 | 102.0 | 161 |
| 001PVCYCY00700075 | 7 X 0.75 | 9.7 | 102.0 | 161 |
| 001PVCYCY0012G00075 | 12 G 0.75 | 12.3 | 177.0 | 247 |
| 001PVCYCY001200075 | 12 X 0.75 | 12.3 | 177.0 | 247 |
| 001PVCYCY0018G00075 | 18 G 0.75 | 14.5 | 243.0 | 356 |
| 001PVCYCY001800075 | 18 X 0.75 | 14.5 | 243.0 | 356 |
| 001PVCYCY0025G00075 | 25 G 0.75 | 16.6 | 307.3 | 465 |
| 001PVCYCY0034G00075 | 34 G 0.75 | 18.9 | 323.2 | 601 |
| 001PVCYCY004000075 | 40 X 0.75 | 20.5 | 369.4 | 734 |
| 001PVCYCY41G00075 | 41 G 0.75 | 20.6 | 488.0 | 728 |
| 001PVCYCY002001 | 2 X 1.0 | 7.9 | 56.0 | 98 |
| 001PVCYCY003G001 | 3 G 1.0 | 8.2 | 65.3 | 111 |
| 001PVCYCY003001 | 3 X 1.0 | 8.2 | 65.3 | 111 |
| 001PVCYCY004G001 | 4 G 1.0 | 8.7 | 78.1 | 130 |
| 001PVCYCY004001 | 4 X 1.0 | 8.7 | 78.1 | 130 |
| 001PVCYCY005G001 | 5 G 1.0 | 9.5 | 89.4 | 153 |
| 001PVCYCY007G001 | 7 G 1.0 | 10.2 | 113.3 | 185 |
| 001PVCYCY0012G001 | 12 G 1.0 | 13.3 | 188.1 | 307 |
| 001PVCYCY0016G001 | 16 G 1.0 | 14.6 | 216.0 | 390 |
| 001PVCYCY0018G001 | 18 G 1.0 | 15.5 | 286.0 | 418 |
| 001PVCYCY0025G001 | 25 G 1.0 | 17.5 | 388.5 | 544 |
| 001PVCYCY0034G001 | 34 G 1.0 | 20.3 | 505.0 | 738 |
| 001PVCYCY0041G001 | 41 G 1.0 | 22.0 | 578.0 | 864 |
| 001PVCYCY0050G001 | 50 G 1.0 | 23.8 | 688.0 | 1011 |
| 001PVCYCY0020015 | 2 X 1.5 | 8.5 | 65.0 | 117 |
| 001PVCYCY003G0015 | 3 G 1.5 | 8.9 | 83.0 | 136 |
| 001PVCYCY0030015 | 3 X 1.5 | 8.9 | 83.0 | 136 |
| 001PVCYCY004G0015 | 4 G 1.5 | 9.6 | 100.0 | 163 |
| 001PVCYCY0040015 | 4 X 1.5 | 9.6 | 100.0 | 163 |
| 001PVCYCY005G0015 | 5 G 1.5 | 10.3 | 125.0 | 188 |
| 001PVCYCY0050015 | 5 X 1.5 | 10.3 | 125.0 | 188 |
| 001PVCYCY007G0015 | 7 G 1.5 | 11.3 | 149.0 | 237 |
| 001PVCYCY0070015 | 7 X 1.5 | 11.3 | 149.0 | 237 |
| 001PVCYCY0012G0015 | 12 G 1.5 | 14.8 | 280.0 | 393 |
| 001PVCYCY0018G0015 | 18 G 1.5 | 17.2 | 389.0 | 538 |
| 001PVCYCY0025G0015 | 25 G 1.5 | 20.1 | 535.0 | 745 |
| 001PVCYCY0034G0015 | 34 G 1.5 | 22.8 | 702.0 | 964 |
| 001PVCYCY0041G0015 | 41 G 1.5 | 24.7 | 844.6 | 1123 |
| 001PVCYCY0050G0015 | 50 G 1.5 | 27.1 | 1006.0 | 1372 |
| 001PVCYCY0020025 | 2 X 2.5 | 9.9 | 112.0 | 165 |
| 001PVCYCY003G0025 | 3 G 2.5 | 10.3 | 146.0 | 192 |
| 001PVCYCY004G0025 | 4 G 2.5 | 11.3 | 167.0 | 233 |
| 001PVCYCY005G0025 | 5 G 2.5 | 12.6 | 200.0 | 283 |
| 001PVCYCY007G0025 | 7 G 2.5 | 13.9 | 288.0 | 371 |
| 001PVCYCY0012G0025 | 12 G 2.5 | 17.6 | 477.3 | 585 |
| 001PVCYCY002004 | 2 X 4 | 11.4 | 120.0 | 247 |
| 001PVCYCY004G004 | 4 G 4 | 13.4 | 237.0 | 347 |
| 001PVCYCY005G004 | 5 G 4 | 14.7 | 280.0 | 413 |
| 001PVCYCY002006 | 2 X 6 | 13.6 | 180.0 | 353 |
| 001PVCYCY004G006 | 4 G 6 | 15.8 | 318.0 | 485 |
| 001PVCYCY005G006 | 5 G 6 | 17.3 | 441.0 | 702 |
| 001PVCYCY007G006 | 7 G 6 | 18.8 | 530.0 | 950 |
| 001PVCYCY0020010 | 2 X 10 | 16.4 | 256.0 | 492 |
| 001PVCYCY003G0010 | 3 G 10 | 17.4 | 362.4 | 507 |
| 001PVCYCY004G0010 | 4 G 10 | 19.0 | 558.0 | 735 |
| 001PVCYCY005G0010 | 5 G 10 | 21.2 | 595.0 | 847 |
| 001PVCYCY007G0010 | 7 G 10 | 23.2 | 796.0 | 1039 |
| 001PVCYCY0020016 | 2 X 16 | 18.6 | 390.0 | 698 |
| 001PVCYCY004G0016 | 4 G 16 | 22.2 | 804.0 | 1395 |
| 001PVCYCY005G0016 | 5 G 16 | 26.7 | 935.0 | 1440 |
| 001PVCYCY004G0025 | 4 G 25 | 28.7 | 1161.0 | 1730 |
| 001PVCYCY005G0025 | 5 G 25 | 31.6 | 1400.0 | 2090 |
| 001PVCYCY004G0035 | 4 G 35 | 32.0 | 1543.0 | 2210 |
| 001PVCYCY005G0035 | 5 G 35 | 35.5 | 1901.0 | 2710 |
| 001PVCYCY0020016 | 2 X 16 | 18.6 | 390.0 | 698 |
| 001PVCYCY004G0016 | 4 G 16 | 22.2 | 804.0 | 1395 |
| 001PVCYCY005G0016 | 5 G 16 | 26.7 | 935.0 | 1440 |
| 001PVCYCY004G0025 | 4 G 25 | 28.7 | 1161.0 | 1730 |
وصف
هذه الكابلات مزدوجة الغمد مناسبة للتركيبات الكهربائية في الأماكن المغلقة في كل من البيئة الجافة والرطبة. إنه نوع جيد من كابلات التحكم بغمدين. هذا ويمكن أيضا استخدامها خصوصاً في المنشآت الخاضعة لحركة ترددية متقطعة دون ضغوط.يوجد للكابل المحمي غطاء شفاف. هذا النوع من كابلات التحكم المحمية هي أيضا مناسب ليتم تطبيقها على مجموعة كاملة من مشروع تثبيت التجهيزات,محطة الطاقة,تجهيزات التسخين و تكييف الهواء,أدوات الماكينات, أنظمة النفل,و خطوط الانتاج,أنظمة النفل, خطوط التجميع, معدات التشغيل الآلي للمكاتب, الى غير ذلك الاستعمالات.
وصف
سلسلة كابلات التحكم المقاومة للحرارة H03V2V2-F/H05V2V2-F تستعمل على نطاق واسع في المباني السكنية , المطابخ,و المكاتب.يمكن ايضا استعمالها في الظروف الرطبة. يمكن لهذا الكابل المقاوم للنار ان يقاوم بشكل جيد درجات الحرارة العالية و الحرارة. عازل وغطاء هذا الكابل المقاوم للحريق مصنوع من مادة مركبة خاصة. و لهذا, فإنه يمكن استخدام هذا الكابل لمقاوم للحرارة في اجهزة المطبخ, أجهزة التدفئة وأنظمة الإضاءة. هذا الكابل ليست مناسب للمنشآت في الهواء الطلق والمنشآت الصناعية والمباني الزراعية، أو الأدوات المحمولة للبنايات غير السكنية , أقصى درجة حرارة للموصل هي90°C. يجب تجنب ملامسته للجلد.
