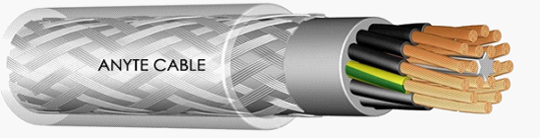

كابلات التحكم المحمية الشفافة مزدوجة الغمد
وصف
الكابلات المحمية هذه مناسبة للتركيبات الكهربائية في الأماكن المغلقة في كل من البيئة الجافة والرطبة. إنه نوع جيد من كابلات التحكم بغمدين. هذا ويمكن أيضا استخدامها خصوصاً في المنشآت الخاضعة لحركة ترددية متقطعة دون ضغوط.يوجد للكابل المحمي غطاء شفاف. هذا النوع من كابلات التحكم المحمية هي أيضا مناسب ليتم تطبيقها على مجموعة كاملة من مشروع تثبيت التجهيزات,محطة الطاقة,تجهيزات التسخين و تكييف الهواء,أدوات الماكينات, أنظمة النفل,و خطوط الانتاج,أنظمة النفل, خطوط التجميع, معدات التشغيل الآلي للمكاتب, الى غير ذلك الاستعمالات.
المكونات الرئيسية الخاصة بالكابلات المحمية ة:
1. الموصل مصنوع من اسلاك النحاس الجيد{فئة 5}و هو يتوافق مع معيار VDE0295/IEC60228
2. العازل مصنوع من بلاستك خاص
3. أقطاب كابل التحكم المرن سوداء و عليها أرقام بيضاء.اللون يتوافق مع رموز الالوان الجديدة في VDE0293-308{يمكن تشخيص الالوان}.الاقطاب ملتوية في طبقات
4. الغمد الداخلي مصنوع نت بلاستك خاص
5. التدريع النحاسي في هذه الكابلات المحمية مطلي بالقصدير.و نسبة تغطية التجديل هي 58 بالمائة.
6. الغمد الخارجي الشفاف لكابلات التحكم المحمية مصنوع من بلاستك خاص
خاصيات كابل التحكم المحمي
1. أسلاك النحاس المطلية بالقصدير مجدولة بداخل الغطاء الشفاف.هذه الكابلات المحمية عندها منظر جذاب.
2. الكثلفة العالية للتجديل تضمن استعمال مناسب للكابل. في الوفت نفسه, موصل الكابل المحمي محفوظ بشكل جيد.
3. ليس هناك مواد خطيرة في كابل التحكم المرن.المنتوج يتوافق مع مع توجيهات RoHS
4. كابلات التحكم المحمية يتوافق مع توجيهات 73/23/EEC {علامة التوجيه CE} و معايير CE / TUV / VDE
5. هناك نوعان من الاشارات على اقطاب كابل التحكم المحمي. ‘OZ’يرمز الى الموصل الواقي أخضر/أصفرفي حين ‘JZ’ يرمز الى الموصل الواقي أخضر/أصفر{أقطاب الاسلاك الاخرى يرمز لها باللون او كود رقمي}
الاعدادات العامة الخاص بالكابلات المحمية
| جهد التشغيل | 300/500 فولت |
| مقاومة العازل | > 20 MOhm . cm |
| أدنى شعاع للانحناء | التركيب القابل للنقل: قطر الكابل*20,التركيب الثابت: قطر الكابل*6 |
| نطاق حرارة التشغيل | التركيب القابل للنقل:- - 5 ° C الى +70 °C,التركيب الثابت: -40 ° C الى + 80 ° C |
| تشوير السلاك الارضي | X تعني أن لا وجود لسلك للتصريف G تعني أن هنالك سلك للتصريف |
المواصفات
| رقم القطعة | الاقطاب و مساحة المقطع الارضي مم2 | O.D. مم | وزن النحاس كلغ/100م | وزن الكابل كلغ/100م |
| 001TPVCYCY0020005 | 2 X 0.5 | 7.0 | 41.0 | 75 |
| 001TPVCYCY003G0005 | 3 G 0.5 | 7.3 | 45.5 | 83 |
| 001TPVCYCY0030005 | 3 X 0.5 | 7.3 | 45.5 | 83 |
| 001TPVCYCY004G0005 | 4 G 0.5 | 7.9 | 55.0 | 99 |
| 001TPVCYCY0040005 | 4 X 0.5 | 7.9 | 55.0 | 99 |
| 001TPVCYCY005G0005 | 5 G 0.5 | 8.4 | 66.0 | 112 |
| 001TPVCYCY0050005 | 5 X 0.5 | 8.4 | 66.0 | 112 |
| 001TPVCYCY007G0005 | 7 G 0.5 | 8.9 | 80.5 | 132 |
| 001TPVCYCY0070005 | 7 X 0.5 | 8.9 | 80.5 | 132 |
| 001TPVCYCY0012G0005 | 12 G 0.5 | 11.3 | 138.5 | 202 |
| 001TPVCYCY00120005 | 12 X 0.5 | 11.3 | 138.5 | 202 |
| 001TPVCYCY0018G0005 | 18 G 0.5 | 13.3 | 156.4 | 289 |
| 001TPVCYCY0025G0005 | 25 G 0.5 | 15.2 | 250.0 | 378 |
| 001TPVCYCY0030G0005 | 30 G 0.5 | 16.1 | 297.0 | 429 |
| 001TPVCYCY0040G0005 | 40 G 0.5 | 18.2 | 343.0 | 542 |
| 001TPVCYCY00200075 | 2 X 0.75 | 7.4 | 46.0 | 86 |
| 001TPVCYCY003G00075 | 3 G 0.75 | 7.9 | 57.9 | 100 |
| 001TPVCYCY00300075 | 3 X 0.75 | 7.9 | 57.9 | 100 |
| 001TPVCYCY00120005 | 12 X 0.5 | 11.3 | 138.5 | 202 |
| 001TPVCYCY0018G0005 | 18 G 0.5 | 13.3 | 156.4 | 289 |
| 001TPVCYCY0025G0005 | 25 G 0.5 | 15.2 | 250.0 | 378 |
| 001TPVCYCY0030G0005 | 30 G 0.5 | 16.1 | 297.0 | 429 |
| 001TPVCYCY0040G0005 | 40 G 0.5 | 18.2 | 343.0 | 542 |
| 001TPVCYCY00200075 | 2 X 0.75 | 7.4 | 46.0 | 86 |
| 001TPVCYCY003G00075 | 3 G 0.75 | 7.9 | 57.9 | 100 |
| 001TPVCYCY00300075 | 3 X 0.75 | 7.9 | 57.9 | 100 |
| 001TPVCYCY004G00075 | 4 G 0.75 | 8.4 | 64.0 | 115 |
| 001TPVCYCY00400075 | 4 X 0.75 | 8.4 | 64.0 | 115 |
| 001TPVCYCY005G00075 | 5 G 0.75 | 8.9 | 77.4 | 130 |
| 001TPVCYCY00500075 | 5 X 0.75 | 8.9 | 77.4 | 130 |
| 001TPVCYCY007G00075 | 7 G 0.75 | 9.7 | 102.0 | 161 |
| 001TPVCYCY00700075 | 7 X 0.75 | 9.7 | 102.0 | 161 |
| 001TPVCYCY0012G00075 | 12 G 0.75 | 12.3 | 177.0 | 247 |
| 001TPVCYCY001200075 | 12 X 0.75 | 12.3 | 177.0 | 247 |
| 001TPVCYCY0018G00075 | 18 G 0.75 | 14.5 | 243.0 | 356 |
| 001TPVCYCY001800075 | 18 X 0.75 | 14.5 | 243.0 | 356 |
| 001TPVCYCY0025G00075 | 25 G 0.75 | 16.6 | 307.3 | 465 |
| 001TPVCYCY0034G00075 | 34 G 0.75 | 18.9 | 323.2 | 601 |
| 001TPVCYCY0040G00075 | 40 X 0.75 | 20.5 | 369.4 | 734 |
| 001TPVCYCY0041G00075 | 41 G 0.75 | 20.6 | 488.0 | 728 |
| 001TPVCYCY002001 | 2 X 1.0 | 7.9 | 56.0 | 98 |
| 001TPVCYCY003G001 | 3 G 1.0 | 8.2 | 65.3 | 111 |
| 001TPVCYCY003G001 | 3 X 1.0 | 8.2 | 65.3 | 111 |
| 001TPVCYCY004G001 | 4 G 1.0 | 8.7 | 78.1 | 130 |
| 001TPVCYCY004001 | 4 X 1.0 | 8.7 | 78.1 | 130 |
| 001TPVCYCY005G001 | 5 G 1.0 | 9.5 | 89.4 | 153 |
| 001TPVCYCY007G001 | 7 G 1.0 | 10.2 | 113.3 | 185 |
| 001TPVCYCY0012G001 | 12 G 1.0 | 13.3 | 188.1 | 307 |
| 001TPVCYCY0016G001 | 16 G 1.0 | 14.6 | 216.0 | 390 |
| 001TPVCYCY0018G001 | 18 G 1.0 | 15.5 | 286.0 | 418 |
| 001TPVCYCY0025G001 | 25 G 1.0 | 17.5 | 388.5 | 544 |
| 001TPVCYCY0034G001 | 34 G 1.0 | 20.3 | 505.0 | 738 |
| 001TPVCYCY0041G001 | 41 G 1.0 | 22.0 | 578.0 | 864 |
| 001TPVCYCY0050G001 | 50 G 1.0 | 23.8 | 688.0 | 1011 |
| 001TPVCYCY0020015 | 2 X 1.5 | 8.5 | 65.0 | 117 |
| 001TPVCYCY003G0015 | 3 G 1.5 | 8.9 | 83.0 | 136 |
| 001TPVCYCY0030015 | 3 X 1.5 | 8.9 | 83.0 | 136 |
| 001TPVCYCY004G0015 | 4 G 1.5 | 9.6 | 100.0 | 163 |
| 001TPVCYCY0040015 | 4 X 1.5 | 9.6 | 100.0 | 163 |
| 001TPVCYCY005G0015 | 5 G 1.5 | 10.3 | 125.0 | 188 |
| 001TPVCYCY0050015 | 5 X 1.5 | 10.3 | 125.0 | 188 |
| 001TPVCYCY007G0015 | 7 G 1.5 | 11.3 | 149.0 | 237 |
| 001TPVCYCY0070015 | 7 X 1.5 | 11.3 | 149.0 | 237 |
| 001TPVCYCY0012G0015 | 12 G 1.5 | 14.8 | 280.0 | 393 |
| 001TPVCYCY0018G0015 | 18 G 1.5 | 17.2 | 389.0 | 538 |
| 001TPVCYCY0025G0015 | 25 G 1.5 | 20.1 | 535.0 | 745 |
| 001TPVCYCY0034G0015 | 34 G 1.5 | 22.8 | 702.0 | 964 |
| 001TPVCYCY0041G0015 | 41 G 1.5 | 24.7 | 844.6 | 1123 |
| 001TPVCYCY0050G0015 | 50 G 1.5 | 27.1 | 1006.0 | 1372 |
| 001TPVCYCY0020025 | 2 X 2.5 | 9.9 | 112.0 | 165 |
| 001TPVCYCY003G0025 | 3 G 2.5 | 10.3 | 146.0 | 192 |
| 001TPVCYCY004G0025 | 4 G 2.5 | 11.3 | 167.0 | 233 |
| 001TPVCYCY005G0025 | 5 G 2.5 | 12.6 | 200.0 | 283 |
| 001TPVCYCY007G0025 | 7 G 2.5 | 13.9 | 288.0 | 371 |
| 001TPVCYCY0012G0025 | 12 G 2.5 | 17.6 | 477.3 | 585 |
| 001TPVCYCY002004 | 2 X 4 | 11.4 | 120.0 | 247 |
| 001TPVCYCY004G004 | 4 G 4 | 13.4 | 237.0 | 347 |
| 001TPVCYCY005G004 | 5 G 4 | 14.7 | 280.0 | 413 |
| 001TPVCYCY002006 | 2 X 6 | 13.6 | 180.0 | 353 |
| 001TPVCYCY004G006 | 4 G 6 | 15.8 | 318.0 | 485 |
| 001TPVCYCY005G006 | 5 G 6 | 17.3 | 441.0 | 702 |
| 001TPVCYCY007G006 | 7 G 6 | 18.8 | 530.0 | 950 |
| 001TPVCYCY0020010 | 2 X 10 | 16.4 | 256.0 | 492 |
| 001TPVCYCY003G0010 | 3 G 10 | 17.4 | 362.4 | 507 |
| 001TPVCYCY004G0010 | 4 G 10 | 19.0 | 558.0 | 735 |
| 001TPVCYCY005G0010 | 5 G 10 | 21.2 | 595.0 | 847 |
| 001TPVCYCY007G0010 | 7 G 10 | 23.2 | 796.0 | 1039 |
| 001TPVCYCY0020016 | 2 X 16 | 18.6 | 390.0 | 698 |
| 001TPVCYCY004G0016 | 4 G 16 | 22.2 | 804.0 | 1395 |
| 001TPVCYCY005G0016 | 5 G 16 | 26.7 | 935.0 | 1440 |
| 001TPVCYCY004G0025 | 4 G 25 | 28.7 | 1161.0 | 1730 |
| 001TPVCYCY005G0025 | 5 G 25 | 31.6 | 1400.0 | 2090 |
| 001TPVCYCY004G0035 | 4 G 35 | 32.0 | 1543.0 | 2210 |
| 001TPVCYCY005G0035 | 5 G 35 | 35.5 | 1901.0 | 2710 |
| 001TPVCYCY0020016 | 2 X 16 | 18.6 | 390.0 | 698 |
| 001TPVCYCY004G0016 | 4 G 16 | 22.2 | 804.0 | 1395 |
| 001TPVCYCY005G0016 | 5 G 16 | 26.7 | 935.0 | 1440 |
| 001TPVCYCY004G0025 | 4 G 25 | 28.7 | 1161.0 | 1730 |
وصف
سلسلة كابلات التحكم المقاومة للحرارة H03V2V2-F/H05V2V2-F هي من الكابلات المحمية و تستعمل على نطاق واسع في المباني السكنية , المطابخ,و المكاتب.يمكن ايضا استعمالها في الظروف الرطبة. يمكن لهذا الكابل المقاوم للنار ان يقاوم بشكل جيد درجات الحرارة العالية و الحرارة. عازل وغطاء هذا الكابل المقاوم للحريق مصنوع من مادة مركبة خاصة. و لهذا, فإنه يمكن استخدام هذا الكابل لمقاوم للحرارة في اجهزة المطبخ, أجهزة التدفئة وأنظمة الإضاءة. كابلات التحكم المحمية هذه ليست مناسب للمنشآت في الهواء الطلق والمنشآت الصناعية والمباني الزراعية، أو الأدوات المحمولة للبنايات غير السكنية , أقصى درجة حرارة للموصل هي90°C. يجب تجنب ملامسته للجلد.
وصف
سلسلة كابلات التحكم H03VV-F/H05VV-F هي كابلات التحكم المحمية المرنة والتي تحترم المعايير الأوروبية. وتستخدم الكابلات المحمية من الكابلات الكهربائية في المعدات الإلكترونية الذي يهدف إلى تصديرها إلى الدول الأوروبية,مثل المعدات واللوازم المكتبية. وتستخدم أيضا كابلات التحكم هذه ككابلات بديلة في صيانة,إصلاح و تشغيل الأجهزة المصنوعة في أوروبا.
