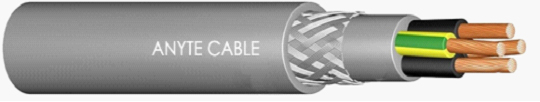

Cable De Control Blindado Con Doble Funda YCY-OZ/JZ (OB/JB)
Descripción
El cable de control blindado con doble funda YCY-OZ/JZ (OB/JB) es ampliamente utilizado en equipos de ingeniería y líneas de ensamblaje. Este cable de mando blindado es adecuado en instalaciones en condiciones de carga de tensión de movimientos libres. Puede ser instalado en entornos internos húmedos o secos. Este tipo de cable está blindado por capas de cobre. Este cable eléctrico puede ser aplicado a la medición, tecnología de control y los datos sin interferencia y transmisión de señal.
Principales Componentes
1. El conductor del cable de control flexible está hecho de finos cables de cobre (clase 5) cumplen con los estándares VDE0295/IEC60228
2. El aislamiento está hecho de una mezcla especial de PVC.
3. Los núcleos del cable de mando con doble funda están par trenzados en capas.
4. La funda externa está hecha de una mezcla especial de PVC. Su color es gris plata (RAL7001) (el color puede ser personalizado)
Características
1. El cable de control blindado con doble funda es fabricado con alta densidad de malla, baja obstrucción de transferencia para evitar la creación de interferencias de pulso.
2. La interferencia externa es minimizada en la transmisión de señal.
3. Este producto no contiene sustancias peligrosas. El cable de mando cumple con las directrices ROHS
4. El cable de mando blindado está fabricado bajo las directrices de baja tensión 73/23/EEC (directiva de marcado CE) y estándares CE / TUV / VDE
5. Los núcleos del cable de control blindado contienen dos tipos de signos ‘OZ’ se representa por el color verde/ amarillos para el conductor protector, mientas que ‘JZ’ se presenta por el color verde / amarillo conductor protector (El resto de núcleos pueden ser identificados por color o por código digital.)
Parámetros Generales Del Cable De Control Blindado Con Doble Funda
| Tensión de Funcionamiento | 300/500 V |
| Resistencia de aislamiento | > 20 MOhm .km |
| Radio Mínimo de Curvatura | Instalación movible: 20 × diámetro cable; instalación fija: 6× diámetro cable |
| Rango de Temperatura de Funcionamiento | Instalación movible desde - 5 ° C hasta +70 °C; instalación fija: desde -40 ° C hasta + 80 ° C |
| Marcado del cable a tierra | G se refiera al verde / amarillo conductor protector; X se refiere a sin verde / amarillo conductor protector |
Partes No. Y Especificaciones
| Parte No. | Núcleos y área de sección cruzada (mm²) | O.D. (mm) | Cu Peso (kg/100 m) | Peso cable (kg/100 m) |
| 001PVCYCY0020005 | 2 X 0.5 | 7.0 | 41.0 | 75 |
| 001PVCYCY003G0005 | 3 G 0.5 | 7.3 | 45.5 | 83 |
| 001PVCYCY0030005 | 3 X 0.5 | 7.3 | 45.5 | 83 |
| 001PVCYCY004G0005 | 4 G 0.5 | 7.9 | 55.0 | 99 |
| 001PVCYCY0040005 | 4 X 0.5 | 7.9 | 55.0 | 99 |
| 001PVCYCY005G0005 | 5 G 0.5 | 8.4 | 66.0 | 112 |
| 001PVCYCY0050005 | 5 X 0.5 | 8.4 | 66.0 | 112 |
| 001PVCYCY007G0005 | 7 G 0.5 | 8.9 | 80.5 | 132 |
| 001PVCYCY0070005 | 7 X 0.5 | 8.9 | 80.5 | 132 |
| 001PVCYCY0012G0005 | 12 G 0.5 | 11.3 | 138.5 | 202 |
| 001PVCYCY00120005 | 12 X 0.5 | 11.3 | 138.5 | 202 |
| 001PVCYCY0018G0005 | 18 G 0.5 | 13.3 | 156.4 | 289 |
| 001PVCYCY0025G0005 | 25 G 0.5 | 15.2 | 250.0 | 378 |
| 001PVCYCY0030G0005 | 30 G 0.5 | 16.1 | 297.0 | 429 |
| 001PVCYCY0040G0005 | 40 G 0.5 | 18.2 | 343.0 | 542 |
| 001PVCYCY00200075 | 2 X 0.75 | 7.4 | 46.0 | 86 |
| 001PVCYCY003G00075 | 3 G 0.75 | 7.9 | 57.9 | 100 |
| 001PVCYCY00300075 | 3 X 0.75 | 7.9 | 57.9 | 100 |
| 001PVCYCY00120005 | 12 X 0.5 | 11.3 | 138.5 | 202 |
| 001PVCYCY0018G0005 | 18 G 0.5 | 13.3 | 156.4 | 289 |
| 001PVCYCY0025G0005 | 25 G 0.5 | 15.2 | 250.0 | 378 |
| 001PVCYCY0030G0005 | 30 G 0.5 | 16.1 | 297.0 | 429 |
| 001PVCYCY40G0005 | 40 G 0.5 | 18.2 | 343.0 | 542 |
| 001PVCYCY00200075 | 2 X 0.75 | 7.4 | 46.0 | 86 |
| 001PVCYCY003G00075 | 3 G 0.75 | 7.9 | 57.9 | 100 |
| 001PVCYCY00300075 | 3 X 0.75 | 7.9 | 57.9 | 100 |
| 001PVCYCY004G00075 | 4 G 0.75 | 8.4 | 64.0 | 115 |
| 001PVCYCY00400075 | 4 X 0.75 | 8.4 | 64.0 | 115 |
| 001PVCYCY005G00075 | 5 G 0.75 | 8.9 | 77.4 | 130 |
| 001PVCYCY00500075 | 5 X 0.75 | 8.9 | 77.4 | 130 |
| 001PVCYCY007G00075 | 7 G 0.75 | 9.7 | 102.0 | 161 |
| 001PVCYCY00700075 | 7 X 0.75 | 9.7 | 102.0 | 161 |
| 001PVCYCY0012G00075 | 12 G 0.75 | 12.3 | 177.0 | 247 |
| 001PVCYCY001200075 | 12 X 0.75 | 12.3 | 177.0 | 247 |
| 001PVCYCY0018G00075 | 18 G 0.75 | 14.5 | 243.0 | 356 |
| 001PVCYCY001800075 | 18 X 0.75 | 14.5 | 243.0 | 356 |
| 001PVCYCY0025G00075 | 25 G 0.75 | 16.6 | 307.3 | 465 |
| 001PVCYCY0034G00075 | 34 G 0.75 | 18.9 | 323.2 | 601 |
| 001PVCYCY004000075 | 40 X 0.75 | 20.5 | 369.4 | 734 |
| 001PVCYCY41G00075 | 41 G 0.75 | 20.6 | 488.0 | 728 |
| 001PVCYCY002001 | 2 X 1.0 | 7.9 | 56.0 | 98 |
| 001PVCYCY003G001 | 3 G 1.0 | 8.2 | 65.3 | 111 |
| 001PVCYCY003001 | 3 X 1.0 | 8.2 | 65.3 | 111 |
| 001PVCYCY004G001 | 4 G 1.0 | 8.7 | 78.1 | 130 |
| 001PVCYCY004001 | 4 X 1.0 | 8.7 | 78.1 | 130 |
| 001PVCYCY005G001 | 5 G 1.0 | 9.5 | 89.4 | 153 |
| 001PVCYCY007G001 | 7 G 1.0 | 10.2 | 113.3 | 185 |
| 001PVCYCY0012G001 | 12 G 1.0 | 13.3 | 188.1 | 307 |
| 001PVCYCY0016G001 | 16 G 1.0 | 14.6 | 216.0 | 390 |
| 001PVCYCY0018G001 | 18 G 1.0 | 15.5 | 286.0 | 418 |
| 001PVCYCY0025G001 | 25 G 1.0 | 17.5 | 388.5 | 544 |
| 001PVCYCY0034G001 | 34 G 1.0 | 20.3 | 505.0 | 738 |
| 001PVCYCY0041G001 | 41 G 1.0 | 22.0 | 578.0 | 864 |
| 001PVCYCY0050G001 | 50 G 1.0 | 23.8 | 688.0 | 1011 |
| 001PVCYCY0020015 | 2 X 1.5 | 8.5 | 65.0 | 117 |
| 001PVCYCY003G0015 | 3 G 1.5 | 8.9 | 83.0 | 136 |
| 001PVCYCY0030015 | 3 X 1.5 | 8.9 | 83.0 | 136 |
| 001PVCYCY004G0015 | 4 G 1.5 | 9.6 | 100.0 | 163 |
| 001PVCYCY0040015 | 4 X 1.5 | 9.6 | 100.0 | 163 |
| 001PVCYCY005G0015 | 5 G 1.5 | 10.3 | 125.0 | 188 |
| 001PVCYCY0050015 | 5 X 1.5 | 10.3 | 125.0 | 188 |
| 001PVCYCY007G0015 | 7 G 1.5 | 11.3 | 149.0 | 237 |
| 001PVCYCY0070015 | 7 X 1.5 | 11.3 | 149.0 | 237 |
| 001PVCYCY0012G0015 | 12 G 1.5 | 14.8 | 280.0 | 393 |
| 001PVCYCY0018G0015 | 18 G 1.5 | 17.2 | 389.0 | 538 |
| 001PVCYCY0025G0015 | 25 G 1.5 | 20.1 | 535.0 | 745 |
| 001PVCYCY0034G0015 | 34 G 1.5 | 22.8 | 702.0 | 964 |
| 001PVCYCY0041G0015 | 41 G 1.5 | 24.7 | 844.6 | 1123 |
| 001PVCYCY0050G0015 | 50 G 1.5 | 27.1 | 1006.0 | 1372 |
| 001PVCYCY0020025 | 2 X 2.5 | 9.9 | 112.0 | 165 |
| 001PVCYCY003G0025 | 3 G 2.5 | 10.3 | 146.0 | 192 |
| 001PVCYCY004G0025 | 4 G 2.5 | 11.3 | 167.0 | 233 |
| 001PVCYCY005G0025 | 5 G 2.5 | 12.6 | 200.0 | 283 |
| 001PVCYCY007G0025 | 7 G 2.5 | 13.9 | 288.0 | 371 |
| 001PVCYCY0012G0025 | 12 G 2.5 | 17.6 | 477.3 | 585 |
| 001PVCYCY002004 | 2 X 4 | 11.4 | 120.0 | 247 |
| 001PVCYCY004G004 | 4 G 4 | 13.4 | 237.0 | 347 |
| 001PVCYCY005G004 | 5 G 4 | 14.7 | 280.0 | 413 |
| 001PVCYCY002006 | 2 X 6 | 13.6 | 180.0 | 353 |
| 001PVCYCY004G006 | 4 G 6 | 15.8 | 318.0 | 485 |
| 001PVCYCY005G006 | 5 G 6 | 17.3 | 441.0 | 702 |
| 001PVCYCY007G006 | 7 G 6 | 18.8 | 530.0 | 950 |
| 001PVCYCY0020010 | 2 X 10 | 16.4 | 256.0 | 492 |
| 001PVCYCY003G0010 | 3 G 10 | 17.4 | 362.4 | 507 |
| 001PVCYCY004G0010 | 4 G 10 | 19.0 | 558.0 | 735 |
| 001PVCYCY005G0010 | 5 G 10 | 21.2 | 595.0 | 847 |
| 001PVCYCY007G0010 | 7 G 10 | 23.2 | 796.0 | 1039 |
| 001PVCYCY0020016 | 2 X 16 | 18.6 | 390.0 | 698 |
| 001PVCYCY004G0016 | 4 G 16 | 22.2 | 804.0 | 1395 |
| 001PVCYCY005G0016 | 5 G 16 | 26.7 | 935.0 | 1440 |
| 001PVCYCY004G0025 | 4 G 25 | 28.7 | 1161.0 | 1730 |
| 001PVCYCY005G0025 | 5 G 25 | 31.6 | 1400.0 | 2090 |
| 001PVCYCY004G0035 | 4 G 35 | 32.0 | 1543.0 | 2210 |
| 001PVCYCY005G0035 | 5 G 35 | 35.5 | 1901.0 | 2710 |
| 001PVCYCY0020016 | 2 X 16 | 18.6 | 390.0 | 698 |
| 001PVCYCY004G0016 | 4 G 16 | 22.2 | 804.0 | 1395 |
| 001PVCYCY005G0016 | 5 G 16 | 26.7 | 935.0 | 1440 |
| 001PVCYCY004G0025 | 4 G 25 | 28.7 | 1161.0 | 1730 |
