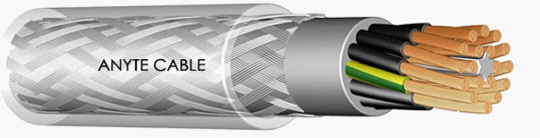

Cable De Mando Blindado Transparente Con Doble Funda
Descripción
El cable de mando blindado transparente con doble funda es utilizado para instalaciones eléctricas en entornos húmedos o secos. Es un buen tipo de cable de mando con doble funda. Este cable es particularmente utilizado en instalaciones en condiciones de carga de tensión de movimientos libres. El cable de mando blindado posee una funda transparente. Este cable de mando es ampliamente utilizado en maquinarias industriales, proyectos de instalaciones de equipos, centrales eléctricas, instalaciones de aire acondicionado, máquinas herramientas, líneas de ensamblaje, líneas de producción, equipos de oficinas automáticos y otros campos.
Principales Componentes
1. El conductor del cable de mando flexible está hecho de finos cables de cobre (clase 5) cumplen con los estándares VDE0295/IEC60228
2. El aislamiento está hecho de una mezcla especial de PVC.
3. Los núcleos del cable de mando son negros con números blancos. Los códigos de color están acorde a los nuevos códigos de color de VDE0293-308 (los colores pueden ser personalizados). Los núcleos están par trenzados en capas.
4. La funda interna está hecha de una mezcla especial de PVC
5. Los filamentos de cobre estañado se trenzan en el blindaje. El blindaje tiene una tasa de cobertura del 85%.
6. La funda transparente externa está hecha de una mezcla especial de TPVC
Propiedades Del Cable De Mando Blindado
1. Los filamentos de cobre estañado se trenzan dentro de la funda transparente. Este cable de mando blindado posee una apariencia llamativa.
2. La alta densidad de trenzado asegura un trabajo cómodo en el tendido de cables. Al mismo tiempo el conductor del cable de mando blindado está bien protegido
3. Este cable de mando no contiene sustancias peligrosas. El cable de mando está conforme a las directrices ROHS
4. El cable de mando blindado está fabricado bajo las directrices de baja tensión 73/23/EEC (directiva de marcado CE) y estándares CE / TUV / VDE
5. ‘OZ’ se refiera al verde / amarillo para el conductor protector, mientas que ‘JZ’ se presenta por el color verde / amarillo conductor protector (El resto de núcleos pueden ser identificados por color o por código digital.)
Parámetros Generales Del Cable De Mando Blindado
| Tensión de Funcionamiento | 300/500V |
| Resistencia de aislamiento | 20 Mohm .km |
| Radio Mínimo de Curvatura | Instalación movible: 20 × O.D.; instalación fija: 6 × O.D. |
| Rango de Temperatura de Funcionamiento | Instalación movible desde:- 5°C hasta +70°C; instalación fija: desde: -30°C hasta +80°C |
| Marcado del cable a tierra | ‘G’ equivale a hilo de drenaje; ‘X’ sin hilo de drenaje |
Especificaciones
| Parte No. | Núcleos y área de sección cruzada (mm²) | O.D. (mm) | Cu Peso (kg/100 m) | Peso cable (kg/100 m) |
| 001TPVCYCY0020005 | 2 X 0.5 | 7.0 | 41.0 | 75 |
| 001TPVCYCY003G0005 | 3 G 0.5 | 7.3 | 45.5 | 83 |
| 001TPVCYCY0030005 | 3 X 0.5 | 7.3 | 45.5 | 83 |
| 001TPVCYCY004G0005 | 4 G 0.5 | 7.9 | 55.0 | 99 |
| 001TPVCYCY0040005 | 4 X 0.5 | 7.9 | 55.0 | 99 |
| 001TPVCYCY005G0005 | 5 G 0.5 | 8.4 | 66.0 | 112 |
| 001TPVCYCY0050005 | 5 X 0.5 | 8.4 | 66.0 | 112 |
| 001TPVCYCY007G0005 | 7 G 0.5 | 8.9 | 80.5 | 132 |
| 001TPVCYCY0070005 | 7 X 0.5 | 8.9 | 80.5 | 132 |
| 001TPVCYCY0012G0005 | 12 G 0.5 | 11.3 | 138.5 | 202 |
| 001TPVCYCY00120005 | 12 X 0.5 | 11.3 | 138.5 | 202 |
| 001TPVCYCY0018G0005 | 18 G 0.5 | 13.3 | 156.4 | 289 |
| 001TPVCYCY0025G0005 | 25 G 0.5 | 15.2 | 250.0 | 378 |
| 001TPVCYCY0030G0005 | 30 G 0.5 | 16.1 | 297.0 | 429 |
| 001TPVCYCY0040G0005 | 40 G 0.5 | 18.2 | 343.0 | 542 |
| 001TPVCYCY00200075 | 2 X 0.75 | 7.4 | 46.0 | 86 |
| 001TPVCYCY003G00075 | 3 G 0.75 | 7.9 | 57.9 | 100 |
| 001TPVCYCY00300075 | 3 X 0.75 | 7.9 | 57.9 | 100 |
| 001TPVCYCY00120005 | 12 X 0.5 | 11.3 | 138.5 | 202 |
| 001TPVCYCY0018G0005 | 18 G 0.5 | 13.3 | 156.4 | 289 |
| 001TPVCYCY0025G0005 | 25 G 0.5 | 15.2 | 250.0 | 378 |
| 001TPVCYCY0030G0005 | 30 G 0.5 | 16.1 | 297.0 | 429 |
| 001TPVCYCY0040G0005 | 40 G 0.5 | 18.2 | 343.0 | 542 |
| 001TPVCYCY00200075 | 2 X 0.75 | 7.4 | 46.0 | 86 |
| 001TPVCYCY003G00075 | 3 G 0.75 | 7.9 | 57.9 | 100 |
| 001TPVCYCY00300075 | 3 X 0.75 | 7.9 | 57.9 | 100 |
| 001TPVCYCY004G00075 | 4 G 0.75 | 8.4 | 64.0 | 115 |
| 001TPVCYCY00400075 | 4 X 0.75 | 8.4 | 64.0 | 115 |
| 001TPVCYCY005G00075 | 5 G 0.75 | 8.9 | 77.4 | 130 |
| 001TPVCYCY00500075 | 5 X 0.75 | 8.9 | 77.4 | 130 |
| 001TPVCYCY007G00075 | 7 G 0.75 | 9.7 | 102.0 | 161 |
| 001TPVCYCY00700075 | 7 X 0.75 | 9.7 | 102.0 | 161 |
| 001TPVCYCY0012G00075 | 12 G 0.75 | 12.3 | 177.0 | 247 |
| 001TPVCYCY001200075 | 12 X 0.75 | 12.3 | 177.0 | 247 |
| 001TPVCYCY0018G00075 | 18 G 0.75 | 14.5 | 243.0 | 356 |
| 001TPVCYCY001800075 | 18 X 0.75 | 14.5 | 243.0 | 356 |
| 001TPVCYCY0025G00075 | 25 G 0.75 | 16.6 | 307.3 | 465 |
| 001TPVCYCY0034G00075 | 34 G 0.75 | 18.9 | 323.2 | 601 |
| 001TPVCYCY0040G00075 | 40 X 0.75 | 20.5 | 369.4 | 734 |
| 001TPVCYCY0041G00075 | 41 G 0.75 | 20.6 | 488.0 | 728 |
| 001TPVCYCY002001 | 2 X 1.0 | 7.9 | 56.0 | 98 |
| 001TPVCYCY003G001 | 3 G 1.0 | 8.2 | 65.3 | 111 |
| 001TPVCYCY003G001 | 3 X 1.0 | 8.2 | 65.3 | 111 |
| 001TPVCYCY004G001 | 4 G 1.0 | 8.7 | 78.1 | 130 |
| 001TPVCYCY004001 | 4 X 1.0 | 8.7 | 78.1 | 130 |
| 001TPVCYCY005G001 | 5 G 1.0 | 9.5 | 89.4 | 153 |
| 001TPVCYCY007G001 | 7 G 1.0 | 10.2 | 113.3 | 185 |
| 001TPVCYCY0012G001 | 12 G 1.0 | 13.3 | 188.1 | 307 |
| 001TPVCYCY0016G001 | 16 G 1.0 | 14.6 | 216.0 | 390 |
| 001TPVCYCY0018G001 | 18 G 1.0 | 15.5 | 286.0 | 418 |
| 001TPVCYCY0025G001 | 25 G 1.0 | 17.5 | 388.5 | 544 |
| 001TPVCYCY0034G001 | 34 G 1.0 | 20.3 | 505.0 | 738 |
| 001TPVCYCY0041G001 | 41 G 1.0 | 22.0 | 578.0 | 864 |
| 001TPVCYCY0050G001 | 50 G 1.0 | 23.8 | 688.0 | 1011 |
| 001TPVCYCY0020015 | 2 X 1.5 | 8.5 | 65.0 | 117 |
| 001TPVCYCY003G0015 | 3 G 1.5 | 8.9 | 83.0 | 136 |
| 001TPVCYCY0030015 | 3 X 1.5 | 8.9 | 83.0 | 136 |
| 001TPVCYCY004G0015 | 4 G 1.5 | 9.6 | 100.0 | 163 |
| 001TPVCYCY0040015 | 4 X 1.5 | 9.6 | 100.0 | 163 |
| 001TPVCYCY005G0015 | 5 G 1.5 | 10.3 | 125.0 | 188 |
| 001TPVCYCY0050015 | 5 X 1.5 | 10.3 | 125.0 | 188 |
| 001TPVCYCY007G0015 | 7 G 1.5 | 11.3 | 149.0 | 237 |
| 001TPVCYCY0070015 | 7 X 1.5 | 11.3 | 149.0 | 237 |
| 001TPVCYCY0012G0015 | 12 G 1.5 | 14.8 | 280.0 | 393 |
| 001TPVCYCY0018G0015 | 18 G 1.5 | 17.2 | 389.0 | 538 |
| 001TPVCYCY0025G0015 | 25 G 1.5 | 20.1 | 535.0 | 745 |
| 001TPVCYCY0034G0015 | 34 G 1.5 | 22.8 | 702.0 | 964 |
| 001TPVCYCY0041G0015 | 41 G 1.5 | 24.7 | 844.6 | 1123 |
| 001TPVCYCY0050G0015 | 50 G 1.5 | 27.1 | 1006.0 | 1372 |
| 001TPVCYCY0020025 | 2 X 2.5 | 9.9 | 112.0 | 165 |
| 001TPVCYCY003G0025 | 3 G 2.5 | 10.3 | 146.0 | 192 |
| 001TPVCYCY004G0025 | 4 G 2.5 | 11.3 | 167.0 | 233 |
| 001TPVCYCY005G0025 | 5 G 2.5 | 12.6 | 200.0 | 283 |
| 001TPVCYCY007G0025 | 7 G 2.5 | 13.9 | 288.0 | 371 |
| 001TPVCYCY0012G0025 | 12 G 2.5 | 17.6 | 477.3 | 585 |
| 001TPVCYCY002004 | 2 X 4 | 11.4 | 120.0 | 247 |
| 001TPVCYCY004G004 | 4 G 4 | 13.4 | 237.0 | 347 |
| 001TPVCYCY005G004 | 5 G 4 | 14.7 | 280.0 | 413 |
| 001TPVCYCY002006 | 2 X 6 | 13.6 | 180.0 | 353 |
| 001TPVCYCY004G006 | 4 G 6 | 15.8 | 318.0 | 485 |
| 001TPVCYCY005G006 | 5 G 6 | 17.3 | 441.0 | 702 |
| 001TPVCYCY007G006 | 7 G 6 | 18.8 | 530.0 | 950 |
| 001TPVCYCY0020010 | 2 X 10 | 16.4 | 256.0 | 492 |
| 001TPVCYCY003G0010 | 3 G 10 | 17.4 | 362.4 | 507 |
| 001TPVCYCY004G0010 | 4 G 10 | 19.0 | 558.0 | 735 |
| 001TPVCYCY005G0010 | 5 G 10 | 21.2 | 595.0 | 847 |
| 001TPVCYCY007G0010 | 7 G 10 | 23.2 | 796.0 | 1039 |
| 001TPVCYCY0020016 | 2 X 16 | 18.6 | 390.0 | 698 |
| 001TPVCYCY004G0016 | 4 G 16 | 22.2 | 804.0 | 1395 |
| 001TPVCYCY005G0016 | 5 G 16 | 26.7 | 935.0 | 1440 |
| 001TPVCYCY004G0025 | 4 G 25 | 28.7 | 1161.0 | 1730 |
| 001TPVCYCY005G0025 | 5 G 25 | 31.6 | 1400.0 | 2090 |
| 001TPVCYCY004G0035 | 4 G 35 | 32.0 | 1543.0 | 2210 |
| 001TPVCYCY005G0035 | 5 G 35 | 35.5 | 1901.0 | 2710 |
| 001TPVCYCY0020016 | 2 X 16 | 18.6 | 390.0 | 698 |
| 001TPVCYCY004G0016 | 4 G 16 | 22.2 | 804.0 | 1395 |
| 001TPVCYCY005G0016 | 5 G 16 | 26.7 | 935.0 | 1440 |
| 001TPVCYCY004G0025 | 4 G 25 | 28.7 | 1161.0 | 1730 |
Descripción
El cable de mando resistente al calor H03V2V2-F/H05V2V2-F es ampliamente aplicado a residencias, edificios, cocinas, y oficinas. También puede ser usado en entornos mojados. Este cable de mando resistente al calor puede soportar alta temperaturas y fuego. La funda y los asilamientos de este cable de mando resistente al calor están hechos de material de composición especial.
Descripción
El cable de mando H03VV-F/H05VV-F es un cable flexible con estándares Europeos. Este tipo de cable eléctrico es utilizado en equipos electrónicos por lo que esta diseñado para ser exportado a países Europeos. Estos cables de mando también son utilizados como cables alternativos para mantener, reparar y operar equipos que han sido fabricados en Europa
